Плунгер Пумп

Клипне пумпе високог притиска за индустријске и ОЕМ апликације

ГТМ производи клипне пумпе високог{0}}притиска за прање под притиском, руковање индустријским течностима, убризгавање хемикалија и апликације за прскање. Асортиман укључује триплекс, петероплекс и конфигурације са једним-клипом са електричним, дизел и хидрауличним погонима. Притисак, проток, брзина, материјали, заптивање и монтажа могу се ускладити са специфичном опремом и захтевима ОЕМ-а.

Опсег клипних пумпи

Пумпе високог{0}}притиска и индустријске пумпе
Клипна пумпа високог притиска
Куинтуплек клипна пумпа
Пумпа са једним клипом

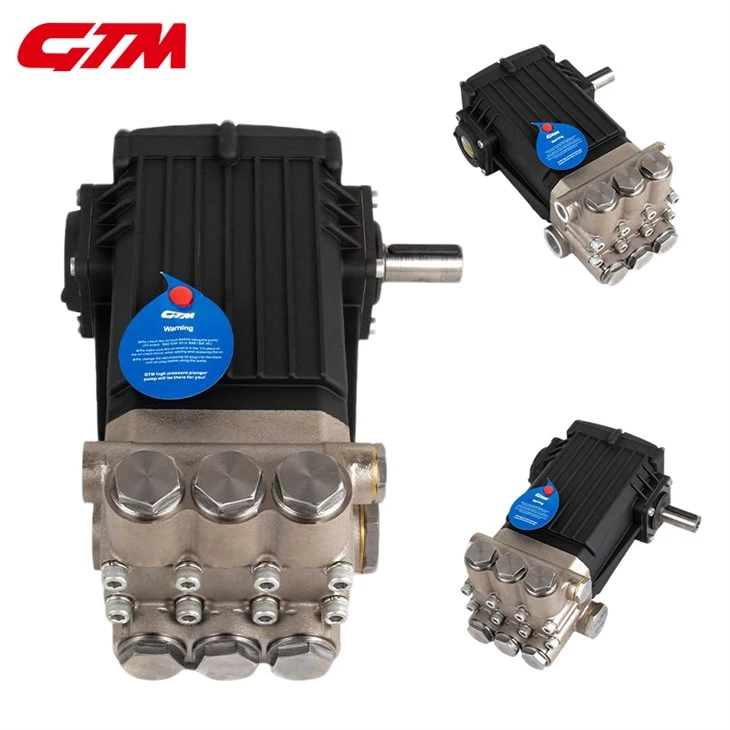

Клипна пумпа машине за прање под високим притиском
Индустријска трострука клипна пумпа

Погон{0}}Интегрисани системи пумпи
Клипна пумпа у дизел мотору
Електрична клипна пумпа
Клипна хидраулична пумпа

Пумпе за руковање хемикалијама и течностима

Пумпа клипа за убризгавање хемикалија

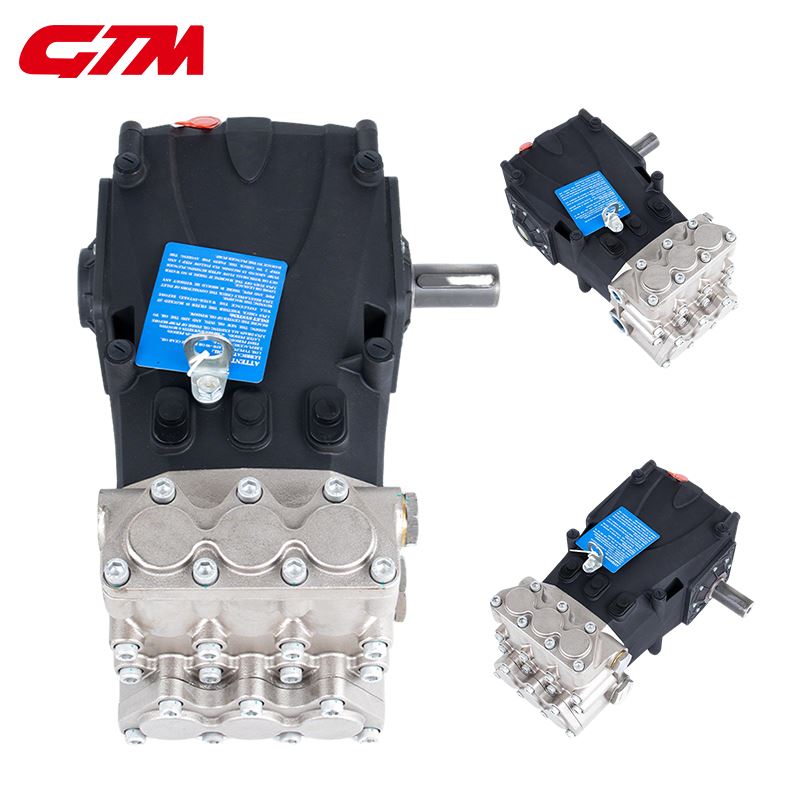

Мала хемијска пумпа

Пумпе за опрему за прскање

Пумпа клипа за распршивач

Компоненте погона и мењача

Спеед Редуцер

Избор пумпе и техничке спецификације

Параметар избора	Опсег техничких спецификација	Опције прилагођавања ОЕМ-а
Радни притисак	50–1500 бара (720–21,700 ПСИ)	Прилагођена оцена притиска и конфигурација сигурносног растерећења
Флов Рате	5–{1}} Л/мин (1,3–105 ГПМ)	Прилагођена дужина хода и пречник клипа
Конфигурација пумпе	Једноструки, троструки (3 клипа), петоструки (5 клипова)	Оријентација осовине, укључујући леву/десну или двоструку{0}} конфигурацију
Радна брзина	800–1750 о/мин, специфичан за{2} модел	Директан погон, редукција мењача или каиш
Дриве Повер	2–{1}} кВ	Прирубница електромотора, САЕ хидраулични носач или кућиште звона
Температура флуида	Стандардно: до 60 степени (140 степени Ф); конфигурације високе-температуре: до 85 степени (185 степени Ф)	Конфигурација топлотне заштите и хлађења

Компатибилност са флуидима и конфигурација материјала

Конфигурације пројектованих материјала за захтевне флуиде

Стандардне апликације за воду

Главе пумпе од високо{0}}кованог месинга, керамички клипови, неповратни вентили од нерђајућег челика и НБР/ХНБР паковање за{1}}примену воде под високим притиском.

Корозивна и хемијска служба

316Л или дуплекс колектори од нерђајућег челика, са Хастеллои компонентама доступним за применљиве конфигурације хемијских{1}}сервиса. Опције заптивања ФКМ или ПТФЕ се могу проценити у складу са захтевима компатибилности са течностима.

{0}Услуга високе температуре

Високо{0}}конфигурације заптивача могу да се процене за температуре течности до 85 степени (185 степени Ф), у зависности од модела пумпе и примене.

Опције основне компоненте

Компонента	Доступна конфигурација
Разводник / глава пумпе	Ковани месинг, никловани{0}} месинг, нерђајући челик 316Л, дуплекс нерђајући челик
Клипови	Чврста керамика (алуминијум / цирконијум), нерђајући челик обложен плазмом{0}}
Вентили	Нерђајући челик (17-4ПХ / 316), сферни или кукасти дизајн
Сеалс	НБР, ФКМ (Витон), ЕПДМ, ПТФЕ; Паркер / Бусак+Схамбан или еквивалентне опције где је применљиво

Дриве & Повер Цонфигуратион

Дриве Типе	Најприкладнији за	Разматрање одабира кључа
Електрични	Фабричка и стационарна опрема	Снага мотора, напон, фаза и фреквенција
Диесел	Мобилна и удаљена опрема	Снага мотора, радна брзина и систем горива
Хидраулични	Мобилне машинерије и интегрисани системи	Хидраулички притисак, проток и запремина мотора

Апликације и системски захтеви

Апликација	Типични захтеви за пумпу
Прање под притиском	Висок притисак и стабилан проток воде
Индустријско чишћење	Висок притисак и одговарајућа конфигурација за континуирани{0}}рад
Цхемицал Ињецтион	Материјали{0}}компатибилни са течностима и контролисана испорука хемикалија
Пољопривредно прскање	Стабилна контрола протока и притиска
Руковање процесним течностима	Компатибилност са флуидима и одговарајући радни циклус
Чишћење марина и подморја	Конфигурација са високим-радом под високим притиском и{1}}отпорном на корозију

Инжењеринг и интеграција ОЕМ пумпи

Инжењерски параметри
Обезбедите:
Потребан радни притисак
Потребна брзина протока
Радни број обртаја у минути
Снага погона
Мотор, мотор или хидраулични погон
Врста течности и хемијске карактеристике
Радна температура
Радни циклус
Улазни и излазни прикључци
Уградне димензије
Захтеви за осовину и спојницу

Опције ОЕМ конфигурације
У зависности од модела и захтева пројекта, ОЕМ евалуација може укључивати:
Конфигурација пумпе
Материјал главе пумпе
Материјали клипа и вентила
Конфигурација заптивача
Димензије прикључка
Интеграција погона
Распоред монтаже
Означавање производа
Приватна{0}}амбалажа

Контрола квалитета и перформанси пумпе

Област контроле квалитета	Кључне тачке инспекције	Фокус верификације
Хидрауличне перформансе	Излазни притисак, брзина протока, радна брзина	Притисак и проток испуњавају специфициране радне захтеве
Глава пумпе и склоп вентила	Тачност обраде, седиште вентила, димензије прикључка	Исправна монтажа и интегритет{0}}пута течности
Клип и радилица	Поравнање клипа, стање осовине, склоп лежаја	Углађен механички рад и смањено абнормално хабање
Систем заптивања	Заптивке клипа, уљне заптивке, статичке заптивке	Спречавање цурења и интегритет заптивања
Прессуре Холдинг	Контрола задржавања притиска и цурења	Стабилан притисак под одређеним радним условима
Финал Перформанце	Без{0}}оптерећења и функционалан рад, бука и вибрације где је применљиво	Исправно радно стање пре испоруке

ФАК

П: Како да изаберем праву клипну пумпу за моје захтеве притиска и протока?

О: Почните са потребним радним притиском, брзином протока, радном брзином, типом течности, температуром и радним циклусом. Конфигурација пумпе и погонска снага тада треба да буду усклађени са овим захтевима. За ОЕМ апликације, постојеће спецификације опреме или цртежи се могу обезбедити за техничку процену.

П: Која је разлика између триплекс и квинтуплекс пумпи са клипом?

О: Триплекс пумпа користи три клипа, док квинтуплекс пумпа користи пет. Додатни клипови могу да обезбеде стабилнију испоруку течности и смање пулсирање за применљиве индустријске системе великог{1}}протока. Одговарајућа конфигурација зависи од потребног притиска, протока, брзине и радног циклуса.

П: Које информације су потребне за димензионисање клипне пумпе?

О: Обезбедите потребан радни притисак, брзину протока, радни број обртаја, тип течности, температуру течности, снагу погона, радни циклус и захтеве за улаз/излаз. За хемијске примене, такође треба обезбедити концентрацију течности и информације о компатибилности.

П: Може ли ГТМ да усклади пумпу са клипом са електричним мотором, дизел мотором или хидрауличним погоном?

О: Да. ГТМ може да процени електричне, дизел и хидрауличне конфигурације погона у складу са потребним бројем обртаја пумпе, обртног момента, притиска, протока и услова инсталације. Спецификације мотора или мотора и хидраулички радни параметри треба да буду обезбеђени током процеса избора.

П: Који материјали су доступни за хемијске{0}}пумпе са клипом?

О: Избор материјала зависи од течности, концентрације, температуре, притиска и радног циклуса. Применљиве конфигурације се могу проценити за главе пумпе, клипове, вентиле и заптивке са одговарајућом отпорношћу на корозију и хемикалије.

П: Може ли ГТМ прилагодити заптивке и вентиле за одређене течности?

О: Да. Конфигурације заптивки и вентила се могу проценити према карактеристикама флуида, температури, притиску и радном циклусу. За хемијске примене, навођење назива течности, концентрације и радних услова помаже у одређивању одговарајућих материјала.

П: Која је препоручена радна брзина за ГТМ клипну пумпу?

О: Радна брзина је специфична за{0} модел и требало би да остане унутар номиналног опсега пумпе. Избор треба да узме у обзир потребан проток, притисак, погонску снагу и радни циклус, а не да само повећава број обртаја у минути да би се добио већи излаз.

П: Може ли ГТМ да испоручи комплетне пумпе{0}}и-склопове?

О: Да. У зависности од пројекта, ГТМ може да подржи интегрисане конфигурације укључујући клипну пумпу, електрични мотор, дизел мотор, хидраулички погон, кућиште звона, спојницу и редуктор брзине. Захтеви за монтажу и интерфејс треба да буду потврђени током прегледа инжењеринга.

П: Да ли ГТМ обезбеђује резервне делове и комплете за одржавање?

О: Да. За применљиве моделе пумпи могу се испоручити резервне компоненте, укључујући заптивке, вентиле, клипове, лежајеве и друге хабајуће компоненте. Делове треба специфицирати према тачном моделу пумпе и конфигурацији како би се осигурала компатибилност.

П: Које информације су потребне за понуду ОЕМ клипних пумпи?

О: Наведите примену пумпе, радни притисак, проток, РПМ, тип течности, температуру, радни циклус, конфигурацију погона, захтеве за повезивање, димензије уградње, процењену количину и ОЕМ захтеве. Технички цртежи, постојеће спецификације пумпе или узорци се такође могу обезбедити за инжењерску процену.

Као један од најпрофесионалнијих произвођача и добављача клипних пумпи у Кини, такође подржавамо прилагођену услугу. Са богатим искуством, срдачно вас поздрављамо да купите клипну пумпу са попустом за продају овде из наше фабрике. За консултације о цени, контактирајте нас.
